Comment développer des IHMs de nouvelles générations ?

Supervision industrielle

Mise en ligne le 18/02/2024

Mis à jour le 01/10/2024

9 min de lecture

Au cours des 10 dernières années, le développement des applications HMI/SCADA a connu une véritable révolution. Les résultats ont eu un impact significatif pour tous les acteurs, qu'il s'agisse de petites installations à site unique, de constructeurs de machines OEM ou d’industriels avec de multiples sites dans le monde entier.

Le temps des délais de programmation longs et complexes est révolu. Aujourd'hui, la révolution du "low-code" et du "no-code" permet de réduire de 60 % le temps de création d'une application sans aucun script. Les principes de conception "Build once, deploy anywhere" (construire une fois, déployer partout) utilisant les graphiques SVG et HTML5 permettent un contenu réutilisable à 100 % sur n'importe quel appareil et système d'exploitation. Cette révolution se traduit par une valorisation accrue des projets en exploitation, car les ingénieurs peuvent désormais consacrer plus de temps à fournir aux opérateurs la vision dont ils ont besoin sur les processus en temps réel.

👉 Découvrez dans ce nouvel article, 8 principales fonctionnalités permettant d’accélérer les développements de projets de supervision, de déployer des standards graphiques mais aussi de faciliter l’évolution fonctionnelle ainsi que la maintenance des applications.

InTouch, plus de 30 ans d'évolutions fonctionnelles permanentes !

Depuis plus de 30 ans, InTouch n’a cessé de s’enrichir de nouvelles et puissantes fonctionnalités visant à la fois à réduire les temps de développement, à faciliter la maintenance et l’évolution des applications mais aussi à délivrer pour les exploitants des interfaces homme-machine très intuitives et conviviales associée à une expérience utilisateur novatrice notamment web et mobile.

Ces nouvelles IHM leur permettent d’augmenter leur efficacité opérationnelle au quotidien tout en augmentant la sécurité dans le pilotage des installations.

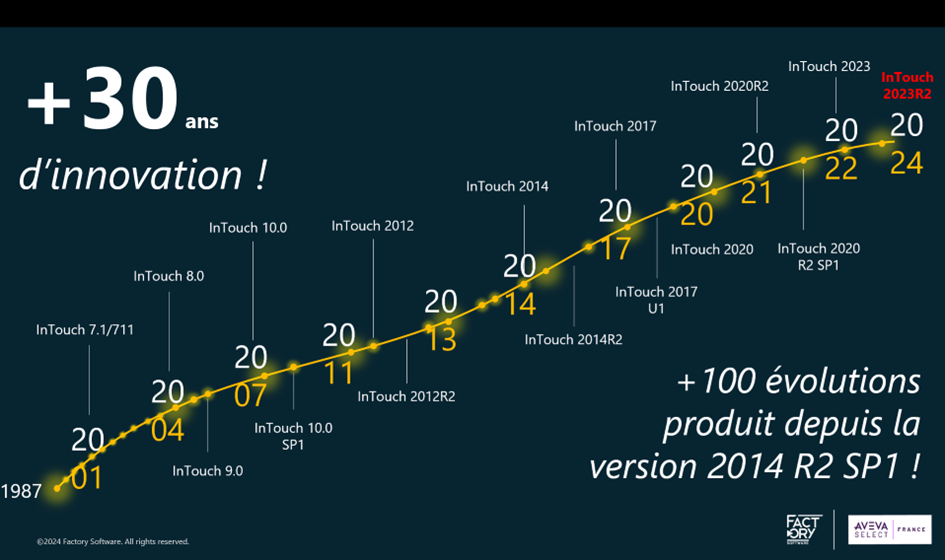

Comme présenté ci-dessous, depuis 1987, InTouch s’enrichit de nouvelles fonctionnalités d’une manière continue. A titre d’exemple, entre les versions 2014R2 et 2023R2, c’est +100 nouvelles fonctionnalités qui ont été délivrées.

AVEVA InTouch 30 ans d'innovation



1 Développer vos applications InTouch en local ou depuis le Cloud

Avec InTouch, vous pouvez choisir librement de développer vos projets de supervision soit en local ou dans le cloud. Le développement dans le cloud s’effectue via la solution cloud AVEVA Integration Studio.

Cette solution permet de créer rapidement des environnements de développements et/ou tests pour vos projets AVEVA InTouch HMI dans la version actuelle mais aussi dans des versions antérieures.

Destiné tout particulièrement aux intégrateurs et OEMs, AVEVA Integration Studio est une plateforme de développement AVEVA hébergée dans le Cloud Microsoft AZURE.

Bénéfices clés :

  • Affranchissez vous des coûts d’une infrastructure informatique physique
  • Réduisez le temps et les coûts de mise en place d’environnements de Dev
  • Créez plus simplement et rapidement des environnements de Dev InTouch
  • Facilitez la maintenance des applications liées à des versions antérieures.



2 Utiliser des modèles d’applications pour augmenter la standardisation

Libérer vos développeurs des tâches banales et répétitives et maximiser la réutilisation de composants communs en utilisant des modèles d’applications disponibles en standard ou en créant vos propres modèles d’applications.

Bénéfices clés :

  • Développer plus efficacement vos projets de supervision
  • Réduire les temps de DEV pour les nouveaux projets
  • Faciliter la maintenance et l’évolution des applications
  • Partager des modèles d’applications avec les équipes de DEV
  • Développer une fois, réutiliser de multiples fois
  • Standardiser vos installations de supervision InTouch




supervision-aveva-intouch



Imaginez de nouvelles façons de développer et d’exploiter vos applications de supervision industrielles avec InTouch HMI

Lire le Livre Blanc

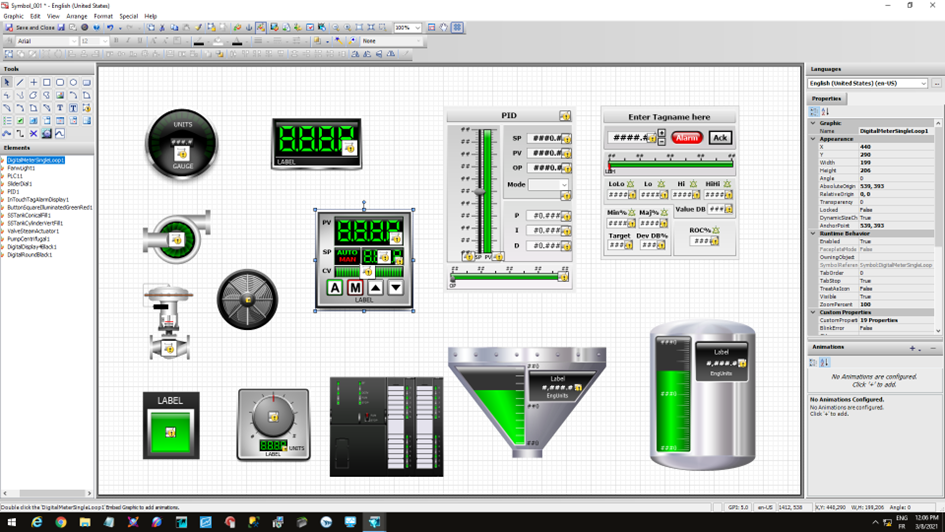

3 Exploiter toute la puissance de l'éditeur graphique vectoriel

InTouch intègre en standard un puissant éditeur graphique vectoriel à travers lequel un développeur dispose de toutes les fonctions permettant de manipuler avec efficacité et simplicité tous les objets et groupes d’objets graphiques. Cet éditeur graphique intègre en standard plusieurs bibliothèques d’objets graphiques vectoriels afin de standardiser les développements.

Editeur graphique InTouch

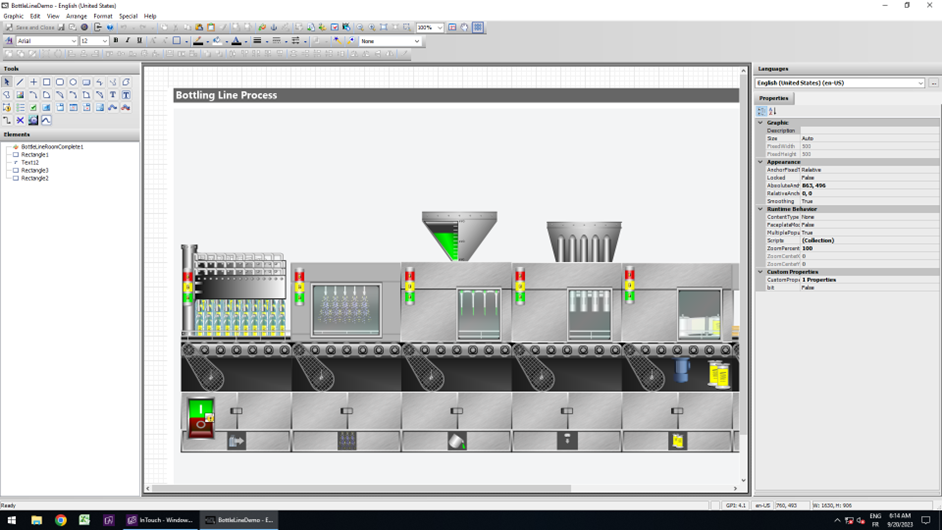

4 Utiliser les bibliothèques de graphiques industriels prêts à l’emploi

InTouch intègre en standard une bibliothèque d’objets graphiques (+500 éléments) correspondant aux équipements industriels les plus couramment utilisés. Ces objets graphiques appelés « Industrial Graphics » sont totalement vectoriels, prêts à l’emploi et totalement reconfigurables afin de répondre à des besoins spécifiques.

L’approche de cette bibliothèque est de type « skeuomorphisme », c'est à dire que la représentation graphique des équipements est volontairement proche de la réalité. Cette technique permet à l’utilisateur de comprendre facilement l’action à effectuer face aux interfaces utilisateurs. Chaque objet graphique de la bibliothèque possède une interface permettant une configuration simple et rapide et une adaptation en fonction des besoins. Vous pouvez librement modifier les modèles graphiques afin d’enrichir les fonctionnalités initiales.

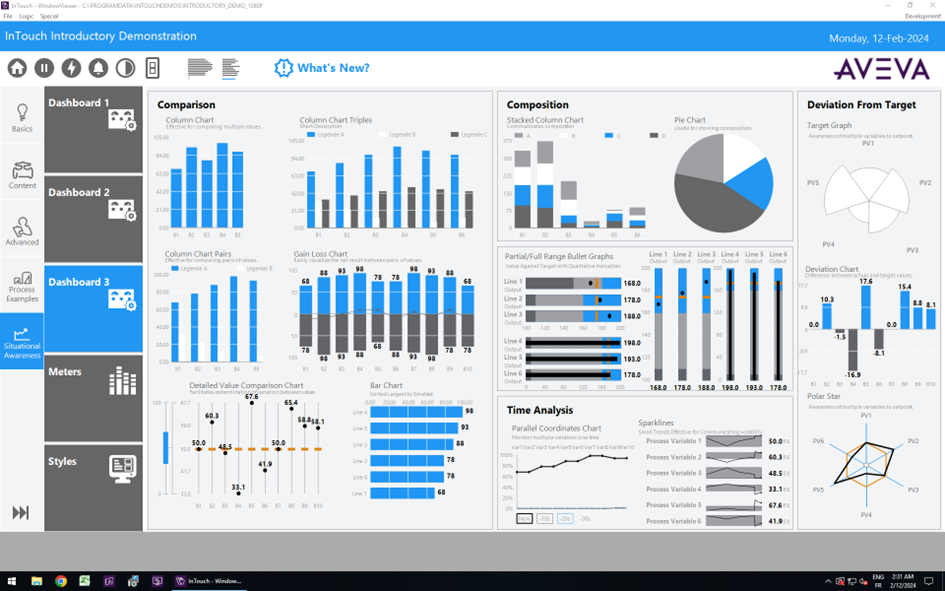

Vous disposez également d’une 2eme bibliothèque d’objets graphiques vectoriels, prêts à l’emploi et reconfigurables orientée « perception de la situation ».

L’approche de cette bibliothèque d’objets graphiques est de type « flatdesign ». Elle se caractérise par un design plus épuré et stylisé des objets avec une dominante de couleur gris.

L’usage des objets de cette bibliothèque va vous permettre de concevoir des interfaces graphiques visant à augmenter l’efficacité opérationnelle de vos exploitants en faisant une distinction forte entre les situations normales et anormales du process. Une façon également de réduire le stress des opérateurs.

InTouch flatdesign

5 Développer des objets graphiques multi-fonctions

Afin d’augmenter votre performance d’ingénierie et capitaliser sur des développements initiaux, InTouch permet de concevoir et développer des objets multi-fonctions. Ainsi, à travers un seul et unique objet graphique, vous permettrez des usages différents et variés d’un objet en fonction des éléments de configuration que vous aurez intégré lors de son développement afin de rendre son utilisation très flexible.

L’exemple le plus caractéristique est de concevoir un objet « vanne » permettant la représentation graphique à la fois d’une vanne deux voies mais aussi une vanne trois voies ou d’afficher des objets de manière verticale ou horizontale.

Bénéfices clés :

  • Développer des objets graphiques multi-fonctions / multi-usages
  • Réduire globalement le nombre d’objets graphiques
  • Optimiser les performances de chargement des synoptiques

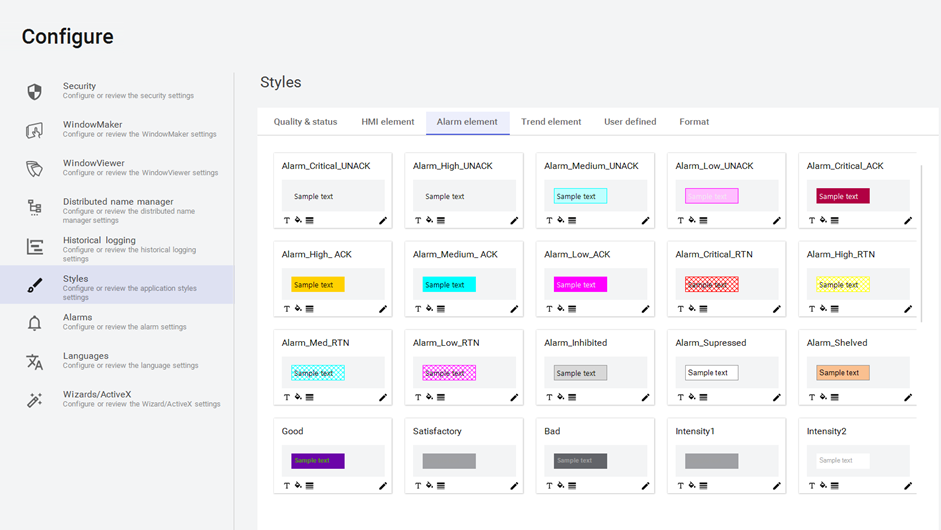

6 Standardiser vos IHM avec les styles de présentation

InTouch permet d’attribuer un style de présentation sur les objets et ainsi d’avoir la flexibilité de changer rapidement et simplement le design de vos interfaces homme-machines. Avec cette fonctionnalité vous augmentez le niveau de standardisation de vos IHM et permettez de répondre facilement à des demandes d’évolutions émanant des exploitants et/ou clients finaux afin de répondre à des chartes graphiques spécifiques.

Bénéfices clés :

  • Standardiser le design de vos interfaces homme-machines
  • S’adapter facilement à une charte graphique d’entreprise
  • Faciliter la maintenance des applications de supervision

Standardiser vos IHM




supervision-aveva-intouch



Imaginez de nouvelles façons de développer et d’exploiter vos applications de supervision industrielles avec InTouch HMI

Lire le Livre Blanc




7 Développer sans limite - Support du Framework Microsoft .NET

Avec InTouch, vous pouvez développer sans limite des traitements applicatifs par le biais de l’utilisation du Framework Microsoft .NET. Vous pouvez utiliser par exemple les fonctions de connectivité SQL du Framework Microsoft pour mettre en place des échanges de données entre une application InTouch et une base de données relationnelles.

Bénéfice clé :

  • Pas de limite dans l’implémentation de traitements applicatifs



8 Centraliser l’archivage de vos graphiques dans le Cloud

Afin de faciliter le partage des développements graphiques à toutes vos équipes de développement, InTouch permet de centraliser l’archivage de vos symboles graphiques dans le Cloud AVEVA Connect. Un moyen simple et efficace de maintenir et de partager des standards de graphiques industriels à l’échelle d’une entreprise.

Bénéfices clés :

  • Développement collaboratif de vos composants graphiques
  • Plus grande efficacité d’ingénierie
  • Partagez vos graphiques avec toutes vos équipes de DEV (Share Drive)
  • Gérez de manière privée des composants graphiques (Personal Drive)
  • Développez une fois, réutilisez de multiples fois
